Vodni razpršilci z dvojnim obročem za varjenje z šivi

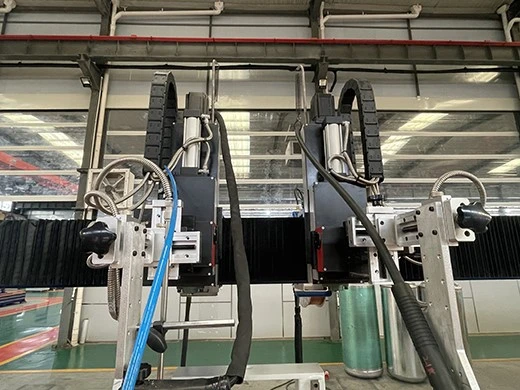

1. Sistem uporablja sodelovalno zasnovo z dvojno-gorilnico. En gorilnik je TIG gorilnik, ki uporablja ne-porabljivo volframovo elektrodo in zaščito inertnega plina za doseganje natančnih, čistih in visoko{4}}kakovostnih zvarov, še posebej primeren za aplikacije, ki zahtevajo visoko estetsko in tesnilno učinkovitost. Drugi gorilnik je gorilnik MAG z neprekinjenim podajanjem žice in zaščito inertnega plina, ki ponuja visoke hitrosti varjenja in visoko učinkovitost nanašanja, kar je idealno za aplikacije, ki zahtevajo visoko trdnost zvara. Oba gorilnika sta integrirana in povezana znotraj sistema, kar omogoča sočasno skupno varjenje različnih lokacij obdelovanca ali istega zvara.

2. Kot zanesljiva pnevmatska komponenta je cilinder v prvi vrsti odgovoren za hitro in natančno pozicioniranje in vpenjanje varilnega gorilnika v navpični ali kratki-smeri hoda. Njegova preprosta zgradba in hiter odziv zagotavljata stabilen relativni položaj med varilnim gorilnikom in obdelovancem med varjenjem. Servo motor kot visoko-natančno pogonsko jedro omogoča natančno programirano krmiljenje vrtenja varilnega gorilnika ali linearnega podajalnega gibanja prek krmilnega sistema. Ima odlično zmogljivost regulacije hitrosti in ponovljivost položaja, kar strogo zagotavlja enakomernost hitrosti varjenja in doslednost poti obodnega zvara.

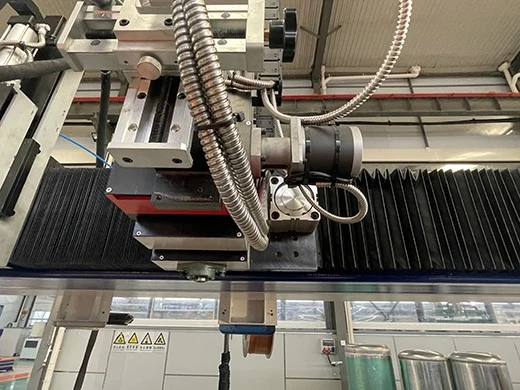

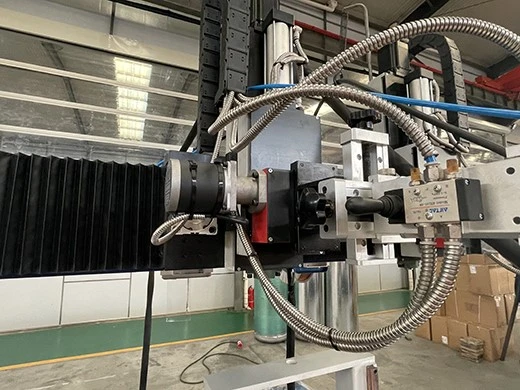

3. Ta specializiran stroj za obodno varjenje vodnih razpršilcev je opremljen z dvema neodvisnima nihajnima mehanizmoma, ki poganjata varilni gorilnik TIG oziroma varilni gorilnik MAG. Nihajni mehanizem varilnega gorilnika TIG običajno uporablja visoko{2}}natančen servo motor, povezan z natančnim krogličnim vijakom, kar omogoča brezstopenjsko fino prilagajanje njegove amplitude, frekvence in središčnega položaja za izpolnjevanje strogih zahtev materialov, kot je nerjavno jeklo, za tvorjenje zvara in vnos toplote. Nihajni mehanizem varilnega gorilnika MAG večinoma poganja servo motor ali koračni motor-palični mehanizem, ki niha s širšo amplitudo in stabilno hitrostjo, da se zagotovi učinkovitost nanašanja in izboljša videz zvara. Oba mehanizma sta integrirana v krmilni sistem stroja, kar omogoča skupno programiranje in povezovalni nadzor parametrov nihanja in varilnih procesov.

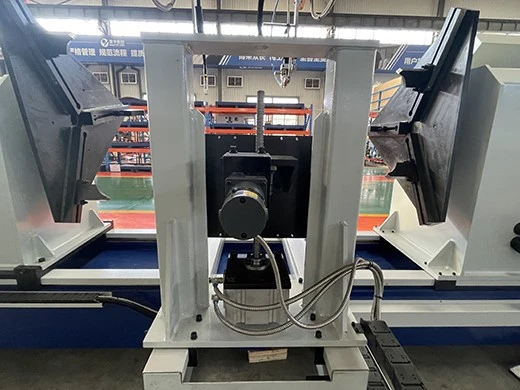

4. Podporni okvir materiala tega stroja za varjenje z dvojnimi-obročastimi šivi ima integrirano zasnovo, ki združuje valj in električno vijačno dvigalko, da tvori stabilen in zanesljiv prilagodljiv podporni sistem. Glavno telo okvirja za podporo materiala omogoča hitro pozicioniranje skozi valj, prilagajanje potrebam pozicioniranja in pritrditve obdelovancev različnih specifikacij; istočasno njegovo dvižno funkcijo nadzira dvigalka prek natančnega vijačnega pogona, kar omogoča fino nastavitev višine v milimetrski-nivoji, da se zagotovi, da je obdelovanec med postopkom varjenja vedno v optimalnem delovnem položaju.

5. Škatla za vreteno je ključna enota za vpenjanje in podajanje v tem stroju za dvojno-obročasto varjenje. Poganja ga valj in gladko drsi po natančni vodilni tirnici. Med delovanjem se ohišje vretena pod pritiskom cilindra premakne proti fiksnemu koncu in s tem vpne in pozicionira obdelovanec z ene strani. Po vpenjanju servo motor, vgrajen v ohišje vretena, poganja vreteno in vpeti obdelovanec, da se natančno vrtita in sodelujeta z varilno glavo za dokončanje visoko{5}}kakovostnega dvojnega{6}}obročastega varjenja. Celoten sistem omogoča hitro in zanesljivo vpenjanje in sproščanje preko cilindrov, vodilna tirnica pa zagotavlja togost in naravnost med premikanjem.

1. Nalaganje: Operater postavi obdelovanec, ki ga je treba zvariti, na namensko nosilno stojalo.

2. Pozicioniranje in vpenjanje: Pritisk na nožno stikalo samodejno zapre pnevmatsko vpenjanje in tako natančno pritrdi obdelovanec. Ko je obdelovanec vpet, valj spusti nosilno stojalo in ga loči od obdelovanca.

3. Začetek varjenja: na zaslonu na dotik izberite ustrezen program in pritisnite gumb za zagon.

Izvedba varjenja: Varilni gorilnik TIG/MAG se premakne v položaj za varjenje v skladu s pred-programiranim zaporedjem. Gorilnik je pritrjen, obdelovanec pa se vrti. Dva gorilnika delujeta neodvisno, z enim gorilnikom, ki deluje naenkrat, da se zaključi obodni zvar.

4. Zaključek in razkladanje: Po varjenju se gorilnik vrne v prvotni položaj, podporno stojalo sprejme dokončan obdelovanec in objemka se samodejno odpre. Operater odstrani zvarjen obdelovanec.

Vodni razpršilniki z dvojnim obročem za varjenje šivov
