Avtomatski laserski stroj za linearno šivno varjenje



Avtomatski laserski stroj za vzdolžno varjenje:



Natančni vpenjalni mehanizem klavirske tipke-zagotavlja, da se pločevina med celotnim postopkom varjenja ne premakne, kar rešuje problem "zvijanja", ki ga povzroča toplotno raztezanje in krčenje.

 Dvo-tehnologija oblikovanja: eno-stransko varjenje, dvo-stransko oblikovanje. Zvar je gladek in estetsko prijeten, kar znatno zmanjša ali odpravi potrebo po poliranju po-varu.

 Lasersko varjenje: Visoko koncentrirana laserska energija ima za posledico minimalno temperaturno-območje, kjer skoraj ni deformacije obdelovanca, zaradi česar je posebej primerno za natančne dele in tankostenske-komponente.







Laserski stroj za sočelno varjenje



Vrsta laserja	Fiber laser
Laserska moč	6kW-20kW (odvisno od debeline plošče)
Material za varjenje	Ogljikovo jeklo, nerjavno jeklo, aluminijeve zlitine itd.
Veljavna debelina plošče	0,5-3 mm, prilagodljivo
Širina plošče za spajanje	1000mm-3000mm (standardno), prilagodljivo
Dolžina spojne plošče	3000mm-15000mm ali več (prilagodljivo na zahtevo)
Natančnost čelnega sklepa	0,3 mm
Nadzorni sistem	Industrijski PC+PLC
Metoda pozicioniranja	Natančna tirnica / portalni tip, izbirni magnetni pogon ali letev in zobnik





1. Delovna miza za natančno spajanje in sistem vpenjanja:

• Struktura: površina delovne mize je izdelana iz litega železa,-odpornega na obrabo, ali natančno{1}}obdelane jeklene plošče. Prekrit je z univerzalnimi krogličnimi ležaji za enostavno nakladanje in razkladanje. Osrednja komponenta je vpenjalni mehanizem "klavirske tipke", razporejen vzdolž obeh strani zvara, pri čemer je vsak vpenjalni prst zmožen neodvisnega pnevmatskega dviganja.
• Delovanje: pred vpenjanjem olajša vtiskanje pločevine in poravnavo robov; med vpenjanjem zaporedoma pritiska pločevino od sredine navzven, s čimer učinkovito odpravlja reže med ploščami in zagotavlja enakomeren in močan pritisk navzdol, kar je ključnega pomena za doseganje neporavnanega in brezšivnega spajanja.



2. Sistem za poravnavo robov plošče (pozicijski valj):

Njegova glavna funkcija je hitro in natančno vpenjanje in fiksiranje obdelovanca, ki ga želite variti (kot so cevi, plošče itd.), v vnaprej nastavljenem položaju za varjenje pred varjenjem. Pnevmatično gnan pozicionirni valj potisne objemko ali omejevalnik, s čimer zagotovi, da je obdelovanec natančno poravnan z varilno trajektorijo (kot je varilni gorilnik ali pot laserske glave), s čimer se odpravijo odstopanja zvara, ki jih povzroči premik ali deformacija obdelovanca. Število pozicionirnih valjev se razlikuje glede na dolžino obdelovanca. Ta oprema je opremljena s 3 pozicionirnimi cilindri.

3. Enota za izvedbo laserskega varjenja:

• Struktura: Vključuje vlakneni laser (vir svetlobe), prenosna vlakna, varilno glavo, hladilni sistem in sistem prečnega drsnega gibanja. Varilna glava je nameščena na natančnem linearnem modulu (X-os), ki ga poganja servo motor. Celoten modul se lahko premika tudi po dolžini opreme (X-os), ki jo poganja servo motor. Poleg tega je mogoče ročno fino-nastaviti varilno glavo na oseh Z in Y. Celotna varilna glava je postavljena s premikanjem valja-navzgor in-navzdol.
• Delovanje: Laser generira lasersko svetlobo, ki se prek optičnega kabla prenaša do varilne glave in usmeri na površino obdelovanca. Prečni drsnik omogoča visoko{1}}natančno premikanje varilne glave v dvo-dimenzionalni ravnini, s čimer se zaključi varjenje celotne ravne črte.

4.Sistem-za sledenje varjenih šivov v realnem času:

• Zgradba: običajno laserski vidni senzor, neodvisen od varilne glave, opremljen s koaksialno lasersko svetilko.
• Delovanje: Senzor med varjenjem oddaja lasersko linijo proti zvaru. Kamera zajame obliko zvara, koaksialna laserska osvetljevalna svetilka pa zagotavlja natančno kolimirano svetlobo, medtem ko pridobiva visoko{1}}kakovostne slike, kar zagotavlja ključno osvetlitev za visoko-natančen vizualni pregled in merjenje. Prečni drsnik je mogoče ročno poganjati za milisekundno-natančno-kompenzacijo nastavitve, da zagotovite, da je zvar med varjenjem centriran.

5.Integrirani nadzorni sistem:

• Struktura: programabilni logični krmilnik (PLC) + HMI z zaslonom na dotik.
• Funkcija: PLC upravlja nizko{0}}nivojsko logično krmiljenje, kot je zagon in zaustavitev pnevmatskih komponent, servo motorjev in laserjev. HMI nadzoruje vse nastavitve parametrov, programske klice in spremljanje procesa preko zaslona na dotik, kar zagotavlja intuitiven vmesnik in gladko delovanje.
• Video monitor: Na monitorju lahko prikaže zajete pogoje varjenja.





Laserski stroj za varjenje pločevine z ravnim šivom

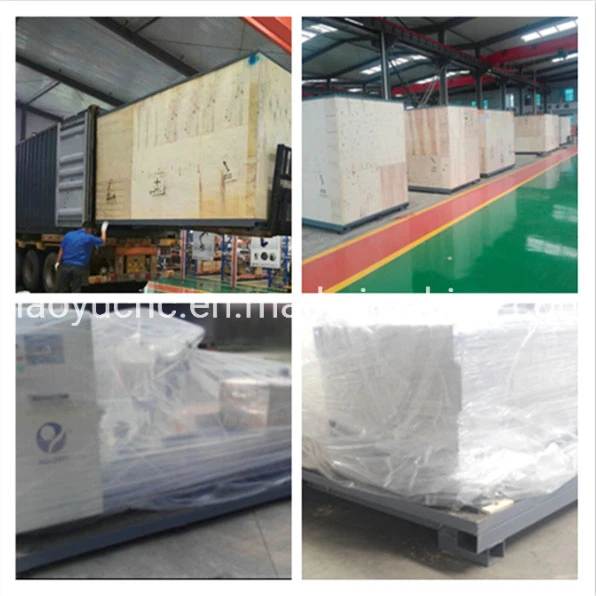

⇒ Običajno bomo za pakiranje uporabili ohišje iz vezanega lesa; za nekatere velike stroje lahko uporabimo jekleno paleto in pokrov iz plastične folije.

⇒ Vsi stroji so pobarvani z barvo proti rjavenju ali oljem, preden zapustijo tovarno.





Stroj za vzdolžno varjenje jeklenih plošč



Vedno smo bili zavezani ideji storitve, ki je osredotočena na stranko-, namestitev dobave, prilagajanje, usposabljanje in vzdrževanje v pred-prodajnih in po-prodajnih storitvah.

Pred-prodajne storitve

Pred podpisom pogodbe lahko kupci dobijo načrt proizvodnje, tehničnega svetovalca in predlog opreme itd.

2. Usposabljanje

Stranke lahko dobijo brezplačno tehnično usposabljanje v tovarni dobavitelja. V glavnem usposabljanje je naslednje:

Usposabljanje za stroj

Osnovno dnevno čiščenje in vzdrževanje stroja

Rešitve za pogoste težave s strojno opremo

3. Vzdrževanje opreme

Eno leto brezplačno vzdrževanje, vseživljenjska oskrba

Brezplačni tehnični svetovalec

Služba za pomoč strankam se odzove v 2 urah
