Track Link Roller CNC varilna oprema
Oprema uporablja tehnologijo robotskega avtomatskega varjenja, ki se posebej uporablja za varjenje gosenic in nosilnih valjev bagrov, buldožerjev in drugih gradbenih strojev. Prek inteligentnega nadzornega sistema se izvaja visoko-natančno in visoko{2}}trdno varjenje, proizvodna učinkovitost in kakovost zvara pa se močno izboljšata.
Opis
Pregled
Samodejni varilni stroj za prosti tek je vrsta visoko{0}}učinkovite avtomatske opreme, zasnovane za varjenje prostih koles (goseničnih valjev) gradbenih strojev (kot so bagri, buldožerji, žerjavi goseničarji itd.), z uporabo robotskega ali posebnega strojnega varilnega sistema za zagotavljanje visoke-trdnosti, visoke{3}}natančne kakovosti varjenja, primernega za masovno proizvodnjo in vzdrževanje.
Glavne značilnosti
✔ Zasnova z dvojno-postajo/več-postajo - izmenično delovanje, varjenje ter nakladanje in razkladanje se izvajajo sočasno, proizvodna učinkovitost pa se poveča za več kot 50 %.
✔ 6-osni varilni robot - prilagodljivo varjenje, prilagajanje zapleteni poti zvara različnih vrst ohišij koles
✔ Inteligentni sistem za sledenje šivom - lasersko zaznavanje-popravek v realnem času za zagotovitev natančnega položaja varjenja
✔ Združljivost z več-postopki – podpira več postopkov varjenja, kot je MAG/MIG, varjenje pod praškom (SAW) itd.
✔ Pozicionerji-za težka dela – do 5 ton in opremljeni s samo-centrirnimi vpenjali za natančno pozicioniranje velikih obdelovancev
Tehnični parameter
|
Hitrost vretena |
1-8r.pm, brezstopenjska hitrost |
|
Moč motorja |
0,75 kW |
|
Stisnjen zrak |
0,4-0,6MPa |
|
Nastavitvena zmogljivost varilnega gorilnika |
|
|
Dvigovanje potovanja |
100 mm |
|
Premikanje osi X- |
100 mm |
|
Kot |
25 stopinj - 60 stopinj |
|
Varilna zmogljivost |
|
|
Varilna napetost |
15-36V, brezstopenjska hitrost |
|
Varilni tok |
50-500A, 60% za obremenitev. |
|
Premer varilne žice |
Φ0,8--Φ1,6MM |
|
C02 Poraba |
15 L/MIN |
|
Električna napetost |
3 fraze 380V±15% |
|
Območje nastavitve dolžine varjenja |
naprava za nastavitev različnih nivojev zanj, natančnost je 1/900 obsega. |
|
Hranjenje varilnega gorilnika |
100MM |
|
Zmogljivost |
1 kos/2 minuti |
|
Amplituda varilnega gorilnika |
0-60 mm |
|
Amplitudna frekvenca varilnega gorilnika |
0-20 krat/minuto |
|
Čas zadrževanja varilnega gorilnika na obeh straneh |
0-10 sekund |
|
Čas zadrževanja varilnega gorilnika na sredini |
0-10 sekund |
|
Količina za povečanje višine varilnega gorilnika na vsaki stopnji |
0-10 mm |
|
Samodejni nivo za izboljšanje višine |
Raven 0- 6 |
|
Dolžina-obdelovanca |
100-400MM |
|
Premer-obdelovanca |
10 0-320MM |
|
Največja teža |
NAJVEČ 100KG |
|
Dolžina nakladalne konstrukcije |
1500MM |
|
širina nakladalne konstrukcije |
500MM |
|
Dolžina razkladalne strukture |
1500MM |
|
Širina razkladalne strukture |
500MM |
Tipične aplikacije
▶ Varjenje obodnih šivov z vlečnim kolesom gradbenih strojev
▶ Avtomatsko varjenje valjčnih naper
▶ Popravilo varjenja valjčnih skupin rudarskih strojev
Tehnološke prednosti
▷ Stopnja uspešnosti varjenja Večja ali enaka 99,5 %
▷ 24-urna neprekinjena proizvodnja
▷ 70% znižanje stroškov dela

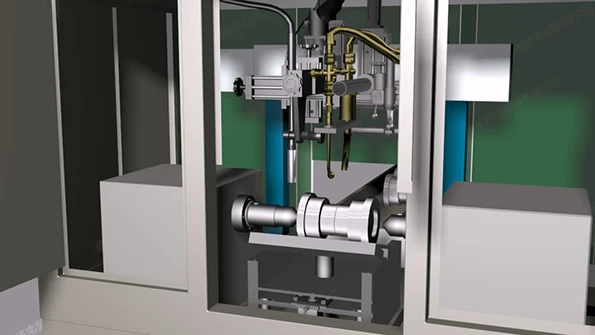

Podrobnosti Slike
Referenčni Vedio
