Stroj za lasersko oblaganje zunanjih vlaken

ⅠFunkcije in lastnosti stroja

1. Ta stroj uporablja visokohitrostno tehnologijo oplaščenja za izpolnjevanje zahtev za izdelavo premazov in hitro popravilo različnih površin obdelovancev z visoko učinkovitostjo, nizkimi stroški in zelenim. Je okolju prijazen in lahko pripravi okrepljeno plast z izjemno nizko stopnjo redčenja in veliko višjo trdnostjo lepljenja kot galvanizacija. Uporablja se predvsem v premogovništvu, proizvodnji strojev, tiskarski industriji, prehrambeni industriji in na drugih področjih.

2. visoko{1}}lasersko oplaščenje spremeni interakcijski proces med laserjem in prahom, tako da se prašek stopi ali delno stopi na bazen staline, hkrati pa stopi matriko in se z matriko hitro strdi, da se tvori metalurško kombinirana površinska prevleka.

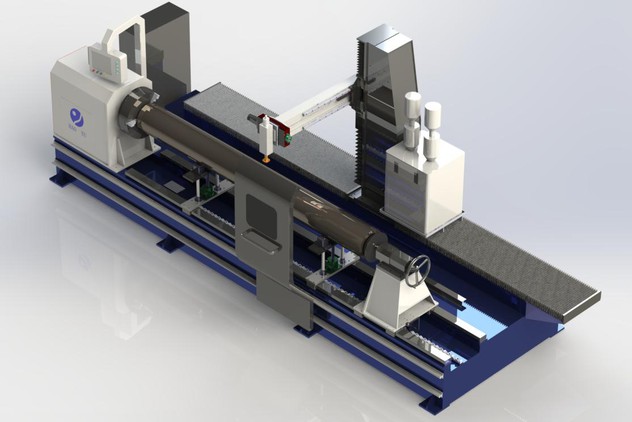

3. Med oblaganjem zunanje površine gredi ali batnice se obdelovanec vrti, lasersko glavo pa poganja motor za varjenje enega kroga in enega kroga, dokler ne zvarite celotne površine, kot je nastavljeno na zaslonu na dotik. Hitrost vrtenja obdelovanca prilagodi servo motor, brezstopenjska nastavitev, za izboljšanje zanesljivosti.

4. gibljivi križni mehanizem ali robot se lahko premika po pogonu vodilne tirnice Liner s servo motorjem, lahko obloži kateri koli položaj in poljubno dolžino na postelji stroja

5. Sprejet je krmilni sistem servo vodila, delovna miza pa je izdelana iz visoko-trdnih in visoko{2}}kakovostnih materialov iz litega železa, ki zagotavljajo stabilnost in natančnost obdelovalnega stroja.

6.Hitro-vrteča glava ima zasnovo brezstopenjskega spreminjanja hitrosti, ki je preprosta in hitra za uporabo. Ima zasnovo pladnja za-naslednji sprejem prahu, ki je primeren za hitro zbiranje prahu.

7. Neodvisno raziskan in razvit visoko{1}}zmogljiv laser z vlakni, opremljen z visoko{2}}hitrostno lasersko glavo za oplaščenje in visoko{3}}hitrostno lasersko šobo za oblaganje, ki lahko doseže visoko-učinkovitost in visoko-natančno obdelavo oplaščenja obdelovancev

8.Hitro-vrtljiva glava ima zasnovo brezstopenjskega spreminjanja hitrosti, ki je preprosta in hitra za uporabo. Ima zasnovo pladnja za-naslednji sprejem prahu, ki je primeren za hitro zbiranje prahu.

Neodvisno raziskan in razvit visoko{0}}zmogljiv laser z oplaščenimi vlakni, opremljen z visoko{1}}hitrostno lasersko glavo za oplaščenje in visoko{2}}hitrostno lasersko šobo za oplaščenje, ki lahko doseže visoko-učinkovitost in visoko-natančno obdelavo oplaščenja obdelovancev.













II Konfiguracijski seznam



št.	Ime		Količina
1	Strojna postelja	Prilagojeno kot obseg dolžine gredi, obseg premera in struktura	1 komplet
2	Visoko{0}}laserska enota za oplaščenje	Visoko{0}}hitri oplaščeni vlakneni laser: ZKZM-6000 (6000 W)	1 komplet
		Optični kabel za prenos: 400um	1 komplet
		Visoko{0}}hitri laserski gorilnik za oplaščenje, učinkovita dolžina oplaščenja 1 m	1 komplet
3	Sistem vodnega hlajenja	Hladilni hladilnik za laser: CWFL-6000EN	1 komplet
4	Sistem za dovajanje prahu	Koaksialno dovajanje prahu	1 komplet
5	Stabilizator napetosti	SJW(TNS)-60KVA	1 komplet
6	Nadzorni sistem	Omron PLC in MCGS zaslon na dotik	1 komplet
7	Premični križni mehanizem	Premični hod navzgor in navzdol ter sprednji in zadnji gibljivi hod so prilagojeni kot obseg dolžine gredi, obseg premera in struktura	1 komplet
8	linijska vodilna tirnica za premikanje prečnega mehanizma za premikanje po postelji stroja	Prilagojeno kot obseg dolžine gredi, obseg premera in struktura	1 komplet
9	Električna krmilna omarica		1 komplet
10	Vrteče se vreteno	0,75 kw ali 1,5 kw ali 2,1 kw ali več servo motorja kot teža obdelovancev	1 komplet
11	Vpenjalna glava vretena	Ročni tip, 3-čeljustni samo-centrirni ali avtomatski tip ali 4-čeljustni samocentrirni ali neodvisni tip nastavitve	1 komplet
12	Zadnji del z zožitvijo	Ročno krmiljenje stožca naprej in nazaj	1 komplet
13	Podporni valj obdelovanca na postelji stroja	Prilagojeno kot obseg dolžine gredi, obseg premera in struktura	2 kompleta
14	Pnevmatski sklop		1 komplet



IIILaserske aplikacije za obloge

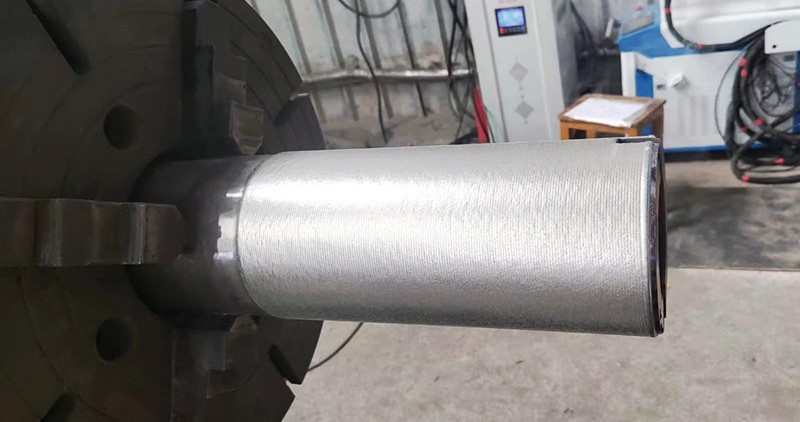

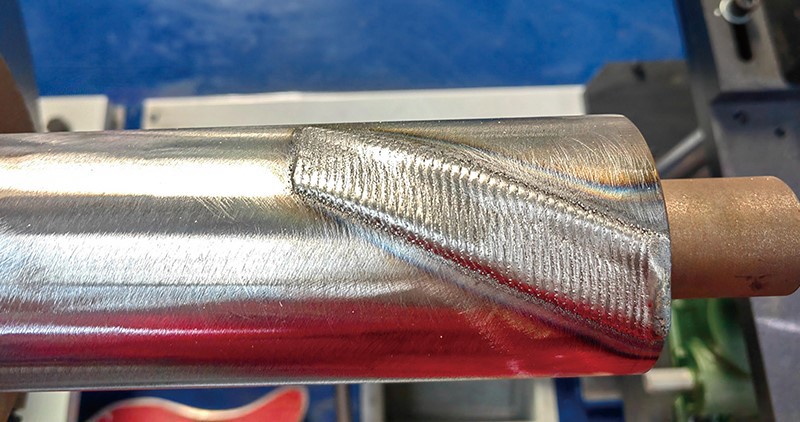

1. Hidravlični podporni cilinder

Funkcija: Izboljšajte trdoto batnice in povečajte odpornost proti obrabi;

Enostranska debelina sloja laserske obloge je 0,8-1,4 mm. Po oblogi, grobem struženju, brušenju in obdelavi z delitvijo svetlobe je končna velikost enostranskega sloja obloge 0,5-0,7 mm.





Struženje za odstranitev 2. Debelina laserske obloge 0,8 ~ 1,4 mm 3. Struženje ali brušenje in poliranje 4. Pregled kakovosti



2. Vrsta pobiranja premoga

Funkcija: izboljša trdoto in poveča odpornost proti obrabi;

Material za lasersko oblogo je kermet, debelina obloge na eni strani pa je 2-3 mm.

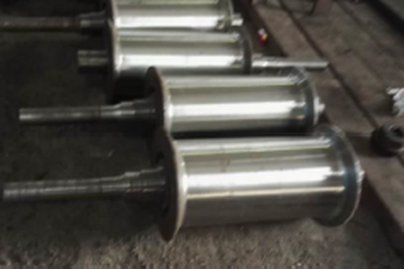

3. Vrsta transportnega valja- zankasti valj, ravnalni valj, post-valjalni transportni valj, laserska obloga za izboljšanje površinske odpornosti proti obrabi in trdote





4.Vrsta transportnega valja - palica kotalna linija valjčne mize prenosni valj
