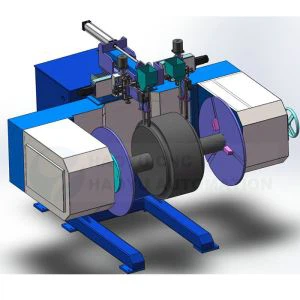

Avtomatski varilni stroj z gosenicami za bager

1. Telo in okvir stroja: Robustna postelja in okvir zagotavljata stabilnost celotnemu stroju, ki je odporen na obremenitve in deformacije med varjenjem.

2. Rotacijski mehanizem: To je ena od ključnih komponent. Običajno uporablja konfiguracijo dvojnega-pogona z glavo in zadnjim delom; en konec je pogonski konec (običajno povezan s pogonskim sistemom vretena), drugi konec pa gnani vpenjalni konec.

Funkcija: Uporablja se za natančno vpenjanje obdelovanca podpornega valja in njegovo vrtenje z enakomerno hitrostjo med varjenjem, s čimer se doseže ravno varjenje obodnega zvara med osjo podpornega valja in ohišjem kolesa. To je ključnega pomena za zagotavljanje kakovosti zvara in enakomernega preboja.

3. Varilni sistem:
Varilni gorilnik: Običajno gorilnik za plinsko obločno varjenje kovin (MIG/MAG).

Mehanizem za dovajanje žice: Stabilno dovaja varilno žico od koluta žice do varilnega gorilnika.

Varilni napajalnik: Zagotavlja stabilen in natančno nastavljiv varilni tok in napetost.

Sistem zaščitnega plina: zagotavlja mešanico ogljikovega dioksida ali argona za zaščito zvarnega bazena.

4. Avtomatski nadzorni sistem:
Jedro: Običajno uporablja PLC (programabilni logični krmilnik) kot nadzorni center.

Vmesnik -človeški stroj (HMI): opremljen z zaslonom na dotik za nastavitev parametrov varjenja (tok, napetost, hitrost varjenja), hitrost pozicionerja, začetni/končni položaj varjenja itd.

Funkcije: Avtomatizira celoten postopek varjenja, vključno z vpenjanjem obdelovanca, vrtenjem, vklopom/izklopom varilnega gorilnika in preklapljanjem varilnih parametrov.

5.Hidravlični vpenjalni sistem: Uporablja se za samodejno vpenjanje in sprostitev obdelovancev, kar zagotavlja, da se obdelovanci med varjenjem ne premikajo, hkrati pa olajša nalaganje in razkladanje.

1. Pritrdite varilni gorilnik in zavrtite obdelovanec, da bo položaj varjenja vodoraven.

2. Istočasno fiksirajte in zavrtite obdelovanec, da preprečite neporavnanost zvara.

3. Ta stroj ima visoko{1}}napetostno in počasno-hitro podajanje žice za zagotavljanje stabilnosti obloka; hkrati uporablja zaključek obloka z nizko-napetostjo in nizkim{4}}tokom, da zagotovi, da je luknja obloka popolnoma zapolnjena.

4. Uporablja se pnevmatsko nakladanje in razkladanje. Postopek varjenja je avtomatiziran, kar zmanjša obremenitev delavcev.

5. Za zagotovitev stabilnega podajanja žice ta stroj uporablja vlečni-sistem podajanja žice.

7. Pozicioniranje je doseženo skozi sredino luknje in zavarovano s hidravličnim cilindrom.

8. Za izboljšanje stabilnosti stroja se hitrost vrtenja obdelovanca krmili s frekvenčnim pretvornikom, ne z vodoravno nastavitvijo; krmilnik stroja je PLC.

9. Vrste varjenja in specifikacije je mogoče nastaviti, shraniti in izbrati kot delovne parametre. Parametre in nastavitve statusa varjenja lahko preprosto spreminjate preko zaslona na dotik.

10. Za doseganje zahtev glede varjenja se lahko varilni gorilnik premika gor in dol, levo in desno ter se lahko postavi pod različnimi koti.

Avtomatski varilni stroj za gosenice za bager
