Avtomatski varilni stroj z valjčnimi tirnicami z robotskim upravljanjem

1. Industrijski robot (Jedro za ravnanje z materialom)

Vloga: običajno zmogljiv,-natančen in zelo ponovljiv šest{2}}osni zgibni robot opravlja dvojno nalogo.

Funkcija ravnanja z materialom: končni efektor robota je opremljen s prilagojenim pnevmatskim ali servo prijemalom, ki samodejno pobere kolesa in osi iz stojala za material ali transportne linije in jih natančno postavi na varilno postajo. Po končanem varjenju samodejno razbremeni komponente.

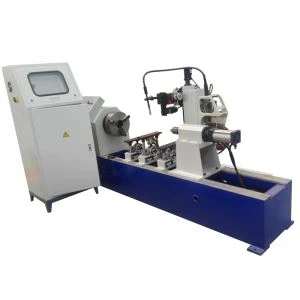

2. Avtomatski varilni stroj

• V tem stroju je obdelovanec nameščen in vpet na obeh koncih z dvema ključnima napravama. Na eni strani škatle vretena je nameščena vpenjalna glava; ta naprava ima običajno vpenjalno in pogonsko funkcijo, ki je odgovorna za zanesljivo prijemanje enega konca obdelovanca in zagotavljanje potrebne rotacijske moči med varjenjem. Na nasprotni strani je konfiguriran vpenjalni mehanizem (hidravlična vpenjalna naprava). Njegova glavna funkcija je, da obdelovanec aksialno potisne proti in ga vpne na vpenjalno glavo, s čimer zagotovi, da obdelovanec ohranja natančno koncentričnost in stabilen aksialni položaj skozi celoten proces obdelave, s čimer postavi trden vpenjalni temelj za visoko-kakovostno obodno varjenje podpornih valjev.

• Vodno hlajena škatla varilnega stroja z nosilnimi valji se uporablja predvsem za kroženje gorilnika za hladno varjenje, kar zagotavlja stabilno delovanje opreme med dolgotrajnim- neprekinjenim varjenjem in preprečuje pregrevanje. Podajalnik žice je odgovoren za nemoteno in natančno dovajanje varilne žice na mesto varjenja. Njegova stabilna hitrost podajanja žice in nadzor napetosti igrata ključno vlogo pri zagotavljanju kakovosti zvara in učinkovitosti varjenja. Oba delata skupaj, da zagotovita zanesljivost in doslednost postopka varjenja nosilnega valja.

• Ta sistem-varilnega stroja za težka kolesa je opremljen z vgrajenim namenskim zaslonom na dotik za priročno interakcijo s-človeškim strojem in prilagajanje parametrov varjenja; vsebuje tudi programsko opremo za-nadzor v realnem času, ki zagotavlja natančno sledenje in nadzor kakovosti varilnega procesa. Jedro sistema usklajuje in upravlja robotski krmilnik, ki zagotavlja natančno in učinkovito varjenje; in je opremljen z namenskim transformatorjem, ki zagotavlja stabilno in zanesljivo napajanje celotnega sistema.

• Stopnja nalaganja: Robot pobere obdelovanec, ki ga je treba variti, z nakladalne stojala in ga postavi na varilno postajo A, s čimer se zaključi postopek nalaganja.
• Varjenje: Ko prvi varilni stroj začne z varjenjem, robot s pomočjo objemke hkrati dvigne ohišje kolesa in glavo osi v skladu s predhodno-programirano trajektorijo gibanja, premakne se na postajo B, natančno namesti glavo osi v varilno luknjo na ohišju kolesa in se nato umakne.
• Vpenjanje in varjenje: Sponka na postaji B samodejno vpne obdelovanec za varjenje.
• Zaključek varjenja: Po končanem varjenju robot samodejno odstrani zvarjeni obdelovanec in nadaljuje postopek nalaganja.
