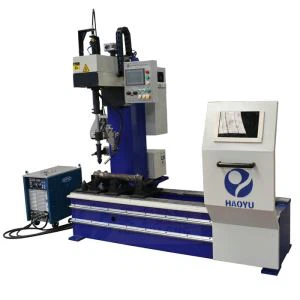

Avtomatski hidravlični cilindrični stroj za varjenje obročev

Avtomatski hidravlični cilindrični stroj za varjenje obročev

I. Zahteva za varjenje

• varjenje enega-konca končnih pokrovov/čepov ali dna cilindra ali batnice

• Večinoma se uporablja pri avtomatskem varjenju okroglih šivov hidravličnega cilindra, omogoča pa tudi samodejno več{0}}varjenje. Za zagotovitev, da so varilne specifikacije enakomerne in enotne, ima varilni šiv dober in enoten videz. Je priročen in zanesljiv za uporabo, kakovost varjenja pa ustreza zahtevam.

II. Tehnični parameter

III. Glavne značilnosti

• Sprejmite varjeno ohišje stroja, varilni gorilnik in pnevmatski rep-kit je mogoče vzdolžno nastaviti, po nastavitvi pa ga je mogoče zakleniti.
• Obdelovanec je pozicioniran s posebnim vpenjalom in pritisnjen s pnevmatskim naprstkom. Sinhrono vrtenje. Nakladalni in razkladalni nosilec sta nameščena pod obdelovancem.
• Japonski OMRON PLC nadzira celotno delovanje stroja. Hitrost vrtenja obdelovanca se prilagodi z inverterjem, brezstopenjska nastavitev za izboljšanje zanesljivosti.
• Japonski OTC varilni vir energije, ki ima dobro zmogljivost vžiga obloka, stabilizacije obloka in zaključka obloka, da zagotovi, da je varilni šiv enakomeren in enoten.

IV. Podrobne slike

• Motor poganja vpenjalno glavo, da se vrti, tako da je zvar obdelovanca vedno v najbolj idealnem položaju za varjenje, kar omogoča avtomatsko varjenje.

• Nihajni mehanizem je sestavljen iz koračnega motorja, krogličnega vijaka in linearne tirnice itd. Ima strukturo zaprtega tipa, ki ščiti proces pred prahom in brizgami. Frekvenco nihanja gorilnika, obseg nihanja, čas nihanja, razdaljo dviga, število dvigov je mogoče nadzorovati s sistemom CNC.

• Vodijo ga vodilne tirnice, z uporabo ročnega nastavitvenega mehanizma s krogličnim vijakom za nastavitev gor in dol ter zaklepanje. Univerzalna krogla podpira obdelovanec, da se prilagodi prilagoditvi obdelovanca v aksialni in obodni smeri, priročna za uporabo.

• Oprema je opremljena z odstranjevalcem žlindre, ki lahko samodejno odstrani preostalo žlindro in brizganje okoli zvara po končanem varjenju, zaradi česar je zvar enakomeren in lepši.

• Pnevmatski rep je mogoče prilagoditi, da ustreza zahtevam različnih varil. Obdelovanec je pnevmatsko pritisnjen s prstom in se vrti s prstom.

V.Vedio za vašo referenco

Avtomatski hidravlični cilindrični stroj za varjenje obročev
