CNC pet{0}}osni avtomatski hidravlični varilni stroj
Pet{0}}osni varilni stroj je visoko{1}}natančna avtomatizirana oprema, ki se posebej uporablja za varjenje cilindrov (hidravličnih cilindrov, pnevmatskih cilindrov itd.). Z usklajenim krmiljenjem petih osi gibanja dosega natančno varjenje kompleksnih zvarov.
Opis
CNC pet{0}}osni avtomatski hidravlični varilni stroj
I. Osnovni pregled
Varilnik 5-osnega hidravličnega cilindra je CNC varilni stroj, ki se uporablja predvsem za varjenje različnih specifikacij hidravličnih cilindrov, kot so batnice, šobe in sedeži ventilov. Njegov CNC sistem nadzoruje gibanje v petih dimenzijah, kar omogoča natančen nadzor varilnega procesa.
Mehanska struktura:
Običajno stroj uporablja tri kartezične osi in dve rotacijski osi. Na primer, linearni moduli služijo kot tri koordinatne osi (X, Y in Z), natančni reduktorji RV pa služijo kot dve rotacijski osi (A in R). Vseh pet osi poganjajo servo motorji, na koncu A-osi pa je zasnovan mehansko nastavljiv tri-stopenjski vpenjalni sistem varilne pištole, ki omogoča enostavno vpenjanje in nastavitev kota varilne pištole.
Nadzorni sistem:
Pet{0}}osni CNC sistem v kombinaciji s PLC-jem se običajno uporablja za krmiljenje celotnega stroja. Na primer, kombinacija japonskega Omron PLC in pet-osnega CNC sistema omogoča poskusno-in-programiranje napak, izboljšanje zanesljivosti opreme in enostavnost delovanja. Krmilnik za pet-osno varjenje zagotavlja vhodno/izhodne (I/O) točke za boljši nadzor vpenjal, pozicionerjev in druge opreme.
Načelo delovanja:
CNC-sistem nadzira pet{0}}dimenzionalne gibe vrtenja obdelovanca, navpične in vodoravne premike varilne pištole ter njeno CNC-hod. Med vrtenjem obdelovanca ostane razdalja med varilno pištolo in obdelovancem konstantna, medtem ko se kot spreminja v določenem območju, kar zagotavlja dosledno trajektorijo zvara. Na primer, pri varjenju sedeža ventila se hitrost vrtenja vretena spreminja glede na položaj vrtenja obdelovanca, da se zagotovi dosledna hitrost varjenja, s čimer se zagotovi kakovost zvara.
II. Tehnični parameter
|
veljavna dolžina cilindra |
Največ 1500 mm |
|
veljavni premer |
40mm-120mm Palica najmanj 20 mm |
|
pritrditev cilindra |
1 komplet |
|
hitrost vrtenja |
5 vrt/min, brezstopenjska nastavitev |
|
nadzor programa |
5-osni učni obesek |
|
vir energije za varjenje |
Japonska OTC EP400 |
|
delovna napetost stroja |
380V 3fazni 50Hz |
III.Prednosti
CNC pet{0}}osni avtomatski hidravlični varilni stroj
IV.KonfiguracijaPohoto
| CNC pet{0}}osni avtomatski hidravlični varilni stroj | ||
|
Varilni vir energije |
Nadzorna plošča |
OMRON PLC |
|
|
|
|
|
Podajalnik žice |
zaslon na dotik |
rotacijska vpenjalna glava |
|
|
|
|
|

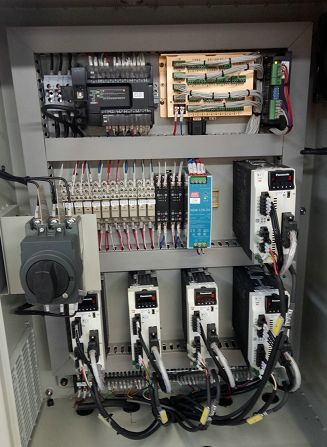

Električna omarica |
Varilni-gorilnik z vodnim hlajenjem |
Oscilator |
|
|
|
|
|
Hladilnik |
Zadnji del- |
Power box |
|
|
|
|
V.Vedio za vašo referenco
CNC pet{0}}osni avtomatski hidravlični varilni stroj
