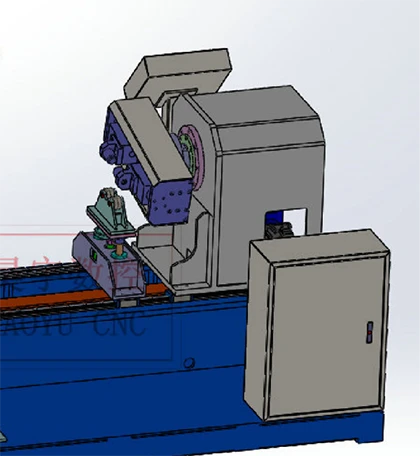

Avtomatski stroj za sestavljanje hidravličnega cilindra

1. Specifikacije obdelovanca:

• Zunanji premer cilindra: Φ50-200 mm
• Hod: najkrajša velikost cilindra v zaprtem stanju je 550 mm
• Najdaljša dolžina valja v zaprtem stanju je 2500 mm
• Najdaljša velikost cilindra v razširjenem stanju je 4500 mm

2. Zahteve glede navora sklopa valja

• Zahteve glede navora vijakov za cilindre tipa vijak-: 1500 Nm, ki jih je mogoče nastaviti.

3. Pogoji uporabe opreme

• Napajanje: AC380V±10%, 50Hz
• Zračni tlak: 0,5 ~ 0,7 MPa;





Stroj je opremljen z vretensko škatlo in hidravličnim vpenjalnim mehanizmom, mehanizmom za podporo cilindra, mehanizmom za dviganje nosilca v obliki črke V- batnice, mehanizmom za zategovanje pokrova prirobnice cilindra, mehanizmom za potiskanje batnice nazaj, električnim sistemom in hidravličnim sistemom.



1.Mboleče telo

Osnova je varjena s kvadratno cevjo in ploščo, ravnina pa je obdelana na podlagi kot referenčna površina namestitve za namestitev linearne vodilne tirnice. Ko je postelja zvarjena, se izvede toplotna obdelava in pravočasna obdelava, da se odpravi obremenitev postelje in ohrani visoka natančnost po dolgotrajni-rabi. Obremenitev postelje lahko prenese več kot 500 kg.



2.Svretenasta škatla in hidravlični vpenjalni mehanizem

Sestavljen je iz servo vrtljive glavne gredi, sinhronega vpenjalnega mehanizma hidravličnega cilindra in mehanizma za premikanje in umik glave postelje.

• Vrtljivo glavno gred poganja servo vrtljivi motor, prestava pa se zmanjša, da poganja glavno gred, da se vrti. Zobnik je sestavljen s proti-zvratnimi zobniki brez odstopanja vrtenja. Glavna gred ima rotacijski zglobni mehanizem za dovajanje hidravličnega olja v sprednji vpenjalni valj.
• Mehanizem za napredovanje in umikanje glavne gredi poganja AC motor, del glave pa se premika naprej in nazaj v ustrezen položaj prek vodilnega vijaka in se lahko zaklene, da se doseže namen prilagajanja.



3. Mehanizem za podporo cilindra

Opremljen z 2 nosilcema cilindra. Nosilci so podprti z gumijastimi valji, ki jih vodijo vodilni drogovi, višino pa lahko nastavljate gor in dol z ročnim kolesom. Pnevmatski dvižni mehanizem, zadrževanje in sprejemanje materiala pri nalaganju in padec pred delom po pozicioniranju, ki zagotavlja stabilno in zanesljivo vrtenje obdelovanca.

4. Dvižni mehanizem nosilca v obliki črke V-

Mehanizem je nameščen na posteljni ograji. Batnico podpirata dve gumijasti kolesi v obliki črke V-. Batnica se lahko vrti naprej in nazaj. Dva nosilca sta nameščena na gibljivem okvirju navzgor in navzdol, razdalja pa je nastavljiva, da se prilagodi dolžini obdelovanca. Premični nosilec je voden s sprednjimi in zadnjimi žičnimi merilniki, poganja pa ga oljni valj, da doseže spremembo višine palete v obliki črke V-.



 5.Mehanizem za zategovanje pokrova prirobnice cilindra

Navor vrtilnega stroja je 1500 kgf-m, na izhodnem koncu pa je nameščen momentni ključ za vpenjanje valja za delo. Momentni ključ ima dva načina: režo in luknjo.

Torzijski mehanizem je nameščen na drsnem okvirju, oziroma voden z vodilnimi tirnicami, da se hitro približate obdelovancu in ga vstavite v režo za kartico za delo. Pod nadzorom programa se končni pokrov samodejno zategne.

6.Potisni mehanizem batnice

Mehanizem, ki ga poganja hidravlični motor in veriga s strani, potisne batnico nazaj v valj vzdolž vodilne tirnice, da se zaključi končni postopek namestitve cilindra.



7. Hidravlična tlačna postaja





Gostitelj sprejme OMRON PLC, uvožen iz Japonske, kot krmilno jedro, sistem izvajanja kontrolnih varilnih postopkov pa ima dobro stabilnost, preprosto strukturo in enostavno vzdrževanje.



1. Nadzorna plošča se lahko premika vzdolž vodilne tirnice, da se prilagodi različnim dolžinam delovanja.



2. Navor vrtilnega momenta je mogoče posamično nadzorovati na nadzorni plošči.



Nosilec cilindra se dvigne, postavite cilinder → hidravlična vpenjalna glava samodejno vpne glavo cilindra → dvignite batnico, postavite batnico v pravilen položaj, pritisnite gumb za zagon → potisnite batnico in glavo valja na mesto → namestite objemko končnega pokrova → Vreteno se vrti in zategne → Po zaključku se vrtilni stroj ponastavi in stranski mehanizem potisne droga potisne bat palica v valj → potisna palica se umakne → zaznavanje cilindra → potisna palica potisni nazaj → hidravlična vpenjalna glava se sprosti in ponastavi → nosilec sprednjega cilindra pade → razbremenitev
