Avtomatski TIG stroj za oblaganje notranjih lukenj

Avtomatski TIG stroj za oblaganje notranjih lukenj

I. Zahteva za varjenje

• Za dokončanje avtomatskega prekrivnega varjenja notranje luknje cevi/cevi. Prepričajte se, da je oblika enakomerna in ima dober videz, globina zlitja in širina zlitja izpolnjujeta zahteve za varjenje, enostavno vpenjanje.

• Stroj lahko deluje neprekinjeno 24 ur.
• Uporabni material: nerjavno jeklo, ogljikovo jeklo
• Vključite hladilni sistem
• Ta stroj se lahko uporablja tudi za površinsko prekrivanje



II. Funkcija opreme



Avtomatski stroj za oblaganje notranjih lukenj TIG:



1. Varilni gorilnik se premika naprej-nazaj skupaj z osjo in zvari obdelovanec. Obdelovanec se vrti, položaj varjenja je vodoraven.
2. Vrtenje obdelovanca poganja močna glava, pozicioniranje čelne strani, rotacijsko varjenje.
3. Uporablja potisni način podajanja žice, ki zagotavlja stabilnost podajanja žice.
4. Varilni gorilnik je mogoče nastaviti vzdolžno, da ustreza različnim vrstam varjenja.
5. PLC za nadzor celotne operacije. Hitrost vrtenja obdelovanca se prilagodi s pretvornikom A/C, brezstopenjska nastavitev, da se izboljša zanesljivost opreme.
6. Varilni gorilnik je mogoče nastaviti navzgor in navzdol, od strani do strani in pod kotom, da ustreza zahtevam varjenja.



III. Tehnični parametri

Veljavna dolžina varjenja	Največ 1000 mm
Veljavni premer varjenja	50,8-300 mm
Vrsta cevi	Votlo
Hitrost vrtenja	0.2-2r.p.m
Moč motorja	0,75 kW
Dvižno območje varilnega gorilnika	Glede na največji premer obdelovanca
Premer žice	1,2 mm-2,4 mm
Delovna napetost stroja	380V 3fazni 50Hz za moč varjenja 220V enofazni za glavni stroj



IV. Sestava opreme

Telo stroja sprejme varjeno telo. Osnova stroja je varjena s kvadratno cevjo in jekleno ploščo. Po varjenju bo izbral toplotno obdelavo žarjenja. Steber in roko, škatla osi vrtenja in mehanizem za pozicioniranje čelne strani so nameščeni v podstavku stroja.

1.Cev je vpeta z vrtljivo vpenjalno glavo in podprta z nosilcem kotalnih koles. Razdalja med nosilci se lahko prilagodi glede na dolžino cevi.

2. Rotation Axis Box je sestavljen iz AC frekvenčnega motorja, reduktorja, napeljave in prevodnega tulca ter drugih komponent. Hitrost vrtenja se prilagodi s krmiljenjem voznika za spreminjanje hitrosti motorja. Vrtenje obdelovanca je vpeto z vpenjalno glavo. Prevodni tulec uporablja prožno bakreno tulko, povezava med bakreno tulko in obdelovancem je elastična. Prevodno olje je vlito med bakreno tulko in obdelovanec, proti -abraziji in dobri električni prevodnosti.

3. Mehanizem za vpenjanje in nastavitev varilnega gorilnika naprej-nazaj: Varilni gorilnik se premakne naprej-nazaj, ki ga poganja servo motor, da se izvede preklop med pripravo in varilno postajo. Varilni gorilnik uporablja vrsto potisne žice, ki zagotavlja stabilno podajanje žice. Varilni gorilnik je mogoče nastaviti gor in dol, levo in desno ter vrteti pod kotom. Natančna nastavitev varilnega gorilnika vključuje motor-pogonski način natančne nastavitve in nastavitev vijakov, natančno nastavitev, visoko natančnost pozicioniranja.



4. Uporabite poseben varilni gorilnik TIG po meri, da izpolnite zahteve tako majhnega premera.

V. Podrobne slike

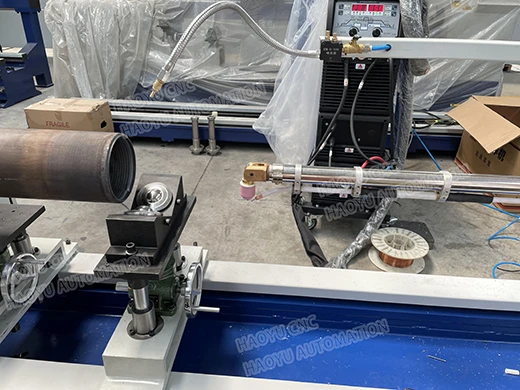

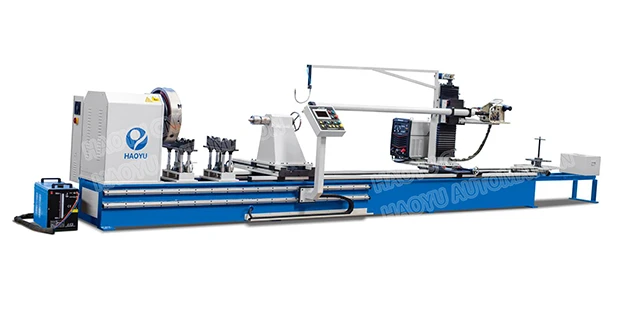

Avtomatsko oblaganje TIG notranjih lukenjstroj:



Stroj za oblaganje notranjih lukenj TIG prikaz učinka varjenja:

VI.Vedio za vašo referenco



Avtomatski TIG stroj za oblaganje notranjih lukenj
